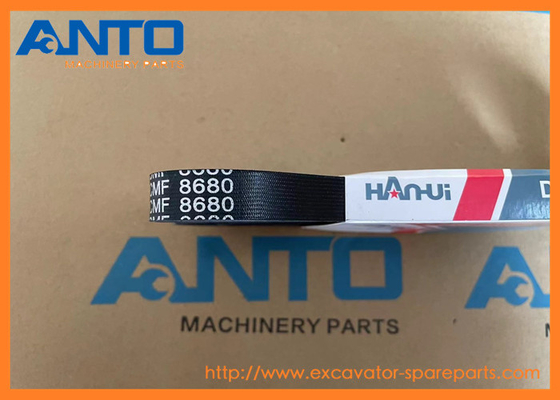

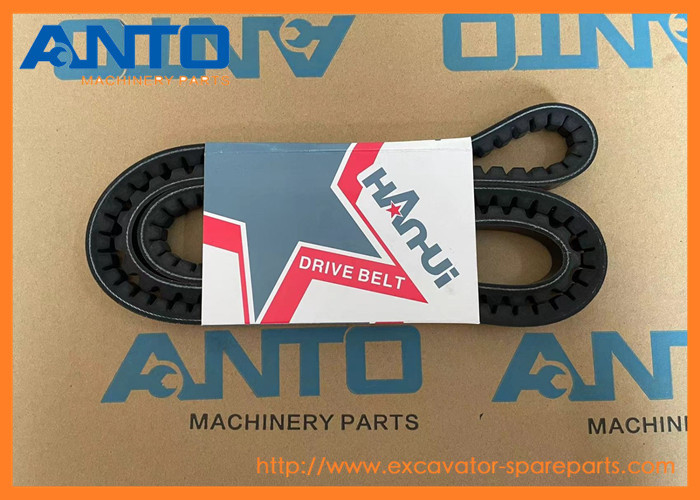

1136715060 Gordelstuk voor HITACHI 600C LC JD ZX600 ZX650H ZX800 ZX850H

• 1136715060 Riemmontage voor HITACHI 600C LC JD ZX600 ZX650H ZX800 ZX850H

• Specificatie

• Compatibele modellen

GRAAFMACHINES HITACHI

600C LC JD ZX600 ZX650H ZX800 ZX850H

• Diagram onderdelenlijst

  Pos.	Onderdeelnr	Aantal	Deel naam	Opmerkingen
  1	1136603311	[1]	FAN;KOELING	OD=1016-6-4GATEN AANZUIG
  1	8980622920	[1]	FAN;KOELING	OD=1016-6-6GATEN AANZUIG
  13	911501100	[4]	NOOT;KOELVENTILATOR	EEN M10 FLENS
  13	911801100	[4]	NOOT;KOELVENTILATOR	M10 FLENS
  13	911801100	[6]	NOOT;KOELVENTILATOR	M10 FLENS
  032(A).	1136420770	[1]	ADAPTER;VENTILATOR NAAR KATROL
  032(B).	8980302231	[1]	ADAPTER;VENTILATOR NAAR KATROL
  036(B).	1136714880	[1]	RIEM;KOELVENTILATOR	4-DELIGE SET L=1780
  036(B).	1136715060	[1]	RIEM;KOELVENTILATOR	4-DELIGE SET L=1745
  38	1136420793	[2]	SPACER;FAN
  38	8980352350	[2]	SPACER;FAN
  41	9091800320	[1]	RING;SNAP	ID=29,6
  66	281860110	[6]	BOUT;KATROL	EEN M10X110 FLENS
  66	281560110	[6]	BOUT;KATROL	M10X110 FLENS
  69	9091605100	[1]	WASMACHINE;PL, ADJ-PLAAT, GEN	ID=10,5
  69	9091607120	[1]	WASMACHINE;PL, ADJ-PLAAT, GEN	ID=12
  69	9091607120	[2]	WASMACHINE;PL, ADJ-PLAAT, GEN	ID=12
  071(A).	281810250	[1]	BOUT;ADJ-PLAAT,GEN	EEN M10X25 FLENS
  071(A).	281510250	[1]	BOUT;ADJ-PLAAT,GEN	M10X25 FLENS
  071(B).	281860110	[1]	BOUT;ADJ-PLAAT,GEN	EEN M10X110 FLENS
  071(B).	281560110	[1]	BOUT;ADJ-PLAAT,GEN	M10X110 FLENS
  071(C).	1090091131	[1]	BOUT;ADJ-PLAAT,GEN	M10X135 FLENS
  075(A).	1136743011	[1]	HAAKJE;STATIONAIRE KATROL
  075(B).	8980027990	[1]	HAAKJE;STATIONAIRE KATROL
  075(C).	8980117230	[1]	HAAKJE;STATIONAIRE KATROL
  79	583106140	[4]	BOUT;BORD	Een M6X14
  79	583306140	[4]	BOUT;BORD	M6X14
  080(B).	1136742950	[1]	BORD;ADJ
  081(A).	1136741600	[1]	DEEL;GLIJDEN	M12X45
  081(B).	1136650262	[1]	DEEL;GLIJDEN	M18X72.5
  82	911501120	[1]	NOOT;ADJ-PLAAT	EEN M12 FLENS
  82	911801120	[1]	NOOT;ADJ-PLAAT	M12 FLENS
  083(A).	9091646160	[1]	WASMACHINE;PL	ID=17OD=32
  083(B).	9091646180	[1]	WASMACHINE;PL	AID=19 OD=36
  083(B).	916146180	[1]	WASMACHINE;PL	ID=19OD=36
  84	1136660490	[1]	SPACER
  088(B).	1136660211	[1]	WASMACHINE;PL, ADJ-PLAAT
  103	1136640240	[1]	BORD;FAN-CLU
  103	8980303470	[1]	BORD;FAN-CLU
  111	9043110250	[4]	STUD;VENTILATOR-AANDRIJVING	EEN M10X25 L=45
  111	431110250	[4]	STUD;VENTILATOR-AANDRIJVING	M10X25 L=45
  111	8942072360	[6]	STUD;VENTILATOR-AANDRIJVING	M10X33 L=53
  112(B).	1136412020	[1]	KATROL;VENTILATORCENTRUM
  121	911501100	[2]	NOOT;VENTILATORCENTRUM	EEN M10 FLENS
  121	911801100	[2]	NOOT;VENTILATORCENTRUM	M10 FLENS
  123	1136603390	[1]	KATROL ASM;CENTRUM
  125	9091647240	[1]	WASMACHINE
  126(C).	1136631220	[1]	KATROL;INACTIEF
  130(C).	1136660500	[1]	SPACER;STATIONAIR KATROL BRG
  131(C).	1098002920	[1]	HANDELSWIJZE;BAL, VENTILATORKATROL
  131(D).	1098002930	[3]	HANDELSWIJZE;BAL, VENTILATORKATROL
  131(E).	1098002940	[1]	HANDELSWIJZE;BAL, VENTILATORKATROL
  131(V).	1098002950	[1]	HANDELSWIJZE;BAL, VENTILATORKATROL
  132(C).	1136640270	[2]	OMSLAG;STOF
  133	1136680480	[1]	HAAKJE;STATIONAIRE KATROL
  134(EEN).	1136650540	[1]	SPINDEL;STATIONAIRE KATROL
  137(EEN).	1090004800	[1]	BOUT;SPANNING
  137(B).	1090091690	[1]	BOUT;SPANNING
  137(B).	1090091830	[1]	BOUT;SPANNING
  140	9991115180	[1]	NOOT;STATIONAIRE KATROL	Een M18
  140	911115180	[1]	NOOT;STATIONAIRE KATROL	M18
  152	1096000122	[1]	BEKER;AFDICHTING	Buitendiameter=32
  157	1136310920	[1]	SCHACHT;BRG-ZAAK
  157	8980303460	[1]	SCHACHT;BRG-ZAAK
  182(A).	281810500	[2]	BOUT;BRKT	M10X50 FLENS
  182(EEN).	281810700	[2]	BOUT;BRKT	EEN M10X70 FLENS
  182(A).	287810350	[1]	BOUT;BRKT	EEN M10X35 FLENS
  182(EEN).	281510700	[2]	BOUT;BRKT	M10X70 FLENS
  182(EEN).	287510350	[1]	BOUT;BRKT	M10X35 FLENS
  182(B).	1090201460	[1]	BOUT;BRKT	M14X60
  185	1136714890	[1]	RIEM;GEN AANDRIJVING	2-DELIGE SET L=1780
  185	1136715070	[1]	RIEM;GEN AANDRIJVING	2-DELIGE SET L=1745
  216	9991115240	[1]	NOOT;KATROL	Een M24
  216	911115240	[1]	NOOT;KATROL	M24
  329	281860120	[4]	BOUT;VENTILATORCENTRUM	EEN M10X120 FLENS
  329	281560120	[4]	BOUT;VENTILATORCENTRUM	M10X120 FLENS
  340(A).	1136603400	[1]	CENTRUM ASM;FAN
  340(A).	8980303450	[1]	CENTRUM ASM;FAN



• Meer andere riem geschikt voor HITACHI-machine

• Overige onderdelen kunnen wij leveren.

1 Hydraulische onderdelen: hydraulische pomp, hoofdklep, hydraulische cilinder, eindaandrijving, rijmotor, zwenkmachinerie, zwenkmotor enz.

2 Motoronderdelen: motorblok, zuiger, zuigerveer, cilinderblok, cilinderkop, krukas, turbocompressor, brandstofinjectiepomp, startmotor en dynamo enz.

3 Onderwagengedeelte: looprol, draagrol, rupsschakel, rupsschoen, tandwiel, looprol en looprolkussen enz.

4 Cabineonderdelen: bestuurderscabine, kabelboom, monitor, controller, stoel, deur etc.

5 Koelonderdelen: radiateur, airconditioning, compressor, nakoeler etc.

6 Overige onderdelen: Servicekit, zwenkcirkel, motorkap, zwenkgewricht, brandstoftank, filter, giek, arm, bak etc.

• Verpakking en levering

Details over de verpakking:

1. Verpak de reserveonderdelen volgens bestellingen één voor één met oliepapier;

2. Plaats ze één voor één in kleine kartonnen dozen;

3. Plaats de verpakte kleine kartonnen dozen één voor één in grotere kartonnen dozen;

4. Plaats de grotere kartonnen dozen indien nodig in houten kisten, vooral voor verzending over zee.

5. goederen worden binnen verpakt met oliepapier en plastic zakken

6. gebruik van een houten pakket.

7. wij ondersteunen de op maat gemaakte vraag naar pakketten

Haven: Huangpu

Doorlooptijd: binnen 2 dagen na ontvangst van de betaling.

Verzending: versnelde verzending (FedEx/DHL/TNT/UPS), luchtvracht, vrachtwagen, over zee.

• Garantie

1. Garantieperiode: 3 maanden garantie vanaf de datum van aankomst.Bij een hoger prijsniveau kan een langere garantieperiode van zes maanden worden aangeboden.

2. Garantietype: vervanging van de onderdelen met kwaliteitsproblemen.

3. Garantie is niet geldig voor onderstaande s

*Klant geeft verkeerde informatie over de bestelling

* Overmacht

* Verkeerde installatie en bediening

* Roest door verkeerde voorraad & onderhoud

• Ons bedrijf

Anto Machinery bestaat uit een professioneel technisch team met veel ervaring in originele, OEM- en aftermarket-onderdelen.

voor graafmachines, bulldozers, vorkheftrucks, laders en kraanmerken Hyundai, Sany, DOOSAN, Vo-lvo, HITACHI, KOBELCO, KOMATSU, KATO, JCB, LIEBHERR, SANY, XCMG, XGMA, LIUGONG, SHANTUI, enz.

We beschikken over een volledig scala aan gegevensinformatie voor de motoronderdelen, hydraulische onderdelen, afdichtingsonderdelen, elektrische onderdelen, tandwiel- en reductieonderdelen, cilinderonderdelen, bakonderdelen, cabineonderdelen, enz. Omdat we al ongeveer 20 jaar exporteren, hebben we nu klanten over de hele wereld wereld inclusief de landen Brazilië, Mexico, Colombia, Venezuela, Peru, Amerika, Canada, Rusland, Polen, Ierland, Zweden, Frankrijk, Engeland, Roemenië, Spanje, Portugal, Oekraïne, Litouwen, Noorwegen, Italië, Finland, Verenigde Arabische Emiraten, Saoedi-Arabië , Israël, Irak, Soedan, Kenia, Tanzania, Sri Lanka, Kazachstan, Pakistan, Birma, Thailand, Vitenam, Filippijnen, Indonesië, Australië, Nieuw-Zeeland, enz.

Hartelijk dank aan de steun en het grote vertrouwen van onze klanten.

We zullen elke dag blijven verbeteren.Al uw aanmoediging bij onderzoek en bestelling is onze motivatie.

Wij heten uw bezoek en advies over uw benodigde onderdelen van harte welkom.
