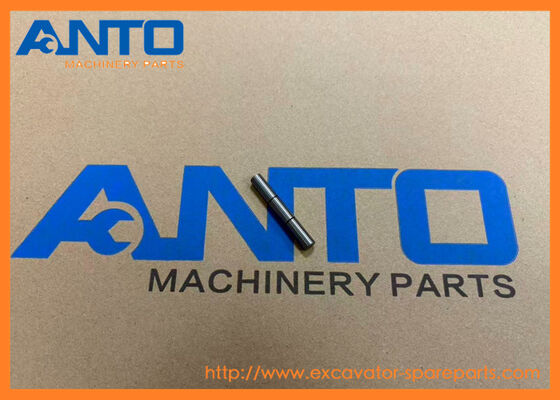

| Categorie |
Unit Pomp |
| Naam |
Pin |
| Onderdeelnummer |
4179176 |
| Machinenummer |
CHR70 EX100-5 EX120-5 EX125WD-5 EX130H-5 |
| Levertijd |
1-3 DAGEN |
| Kwaliteit |
Gloednieuw, OEM-kwaliteit |
| MOQ |
1 STUK |
| Vervoersmiddel |
Over zee/lucht, DHL FEDEX UPS TNT |
| Verpakking |
Op verzoek of standaard verpakking |
- Belangrijkste functies & werkingsprincipe
| Werkingsprincipe |
1. Geïnstalleerd via uitgelijnde draaigaten in bijpassende componenten (bijv. giek en arm van een graafmachine) |
| 2. Werkt als een vaste as voor roterende beweging van verbonden onderdelen (bijv. zwaaien van de bakverbinding) |
| 3. Vet (via vetnippels) stroomt door groeven om de pin-bus-interface te smeren, waardoor wrijving en slijtage worden verminderd |
| 4. Absorbeert en verdeelt statische/dynamische belastingen over de draaiverbinding, waardoor vervorming of uitval van verbonden componenten wordt voorkomen |
| Kernfuncties |
1. Draaibeweging mogelijk maken: Maakt soepele roterende/lineaire beweging van componenten met hoge belasting (verbindingen, armen, cilinders) mogelijk – cruciaal voor de werking van apparatuur (graven, tillen, kantelen) |
| 2. Belasting dragen: Brengt extreme statische/dynamische belastingen over tussen verbonden componenten, waardoor de structurele integriteit behouden blijft |
| 3. Slijtvastheid: Gehard oppervlak vermindert slijtage, waardoor de levensduur van pennen en bijpassende bussen wordt verlengd |
| 4. Uitlijning behouden: Precisiepasvorm zorgt ervoor dat componenten uitgelijnd blijven, waardoor vastlopen of ongelijke slijtage wordt voorkomen |
GRAAFMACHINES CHR70 EX100-5 EX100-5 JPN EX100M-5 EX120-5 EX120-5 JPN EX120-5HG EX120-5LV JPN EX120-5X EX120-5Z EX120SS-5 EX125WD-5 EX130H-5 EX130H-5 JPN EX130K-5 EX135UR EX135UR-5 EX135US-5 EX135USR EX135USRK EX140US-5 EX200 EX200-5 EX200-5 JPN EX200-5HG EX200-5LV JAP EX200-5X JPN EX200-5Z JPN EX200K EX200SS-5 EX210H-5 EX210H-5 JPN EX210K-5 JPN EX220 EX220-5 EX220-5 JPN EX220-5HHE EX225USR(LC) EX225USRK(LC) EX230-5 EX230H-5 JPN EX230K-5 EX230LC-5HHE EX270 EX270-5 EX280H-5 EX300 EX300-2 EX300-3 EX300-3C EX300-5 EX300-5HHE EX300LC-5M EX300LCLL-5 EX300LCLL-5M EX310H-3C EX345USR(LC) EX350H-5 EX350H-5HHE EX350K-5 EX370-5M EX370HD-5 EX370LL-5M EX385USR HR1200SG HR1200SGM HU230-A IZX200 IZX200LC KH500-3 KH850-3 MA145-5 MA200 MA200-G RX2000 RX2300 SR2000G VR512 VR516FS ZH200-A ZH200LC-A ZR130HC ZR420JC ZR900TS ZR950JC ZX125W ZX140W-3 ZX140W-3-AMS ZX140W-3DARUMA ZX145W-3 ZX145W-3-AMS ZX160LC-3 ZX160LC-3-AMS ZX160LC-3-HCME ZX170W-3 ZX170W-3-AMS ZX170W-3DARUMA ZX180LC-3 ZX180LC-3-AMS ZX180LC-3-HCME ZX180W ZX180W-AMS ZX190W-3 ZX190W-3-AMS ZX190W-3DARUMA ZX200 ZX200-3 ZX200-3-HCMC ZX200-3G ZX200-5G ZX200-E ZX200-HHE ZX200-X ZX200LC-5G ZX200LC-HHE ZX210-3-AMS ZX210-3-HCME ZX210-AMS ZX210-HCME ZX210H ZX210H-3 ZX210H-3-HCMC ZX210H-3G ZX210H-5G ZX210K ZX210K-3 ZX210K-3-HCMC ZX210K-3G ZX210K-5G ZX210LC-3-HCMC ZX210LC-3G ZX210LCH-5G ZX210LCK-3-HCMC ZX210LCK-5G ZX210N-3-AMS ZX210N-3-HCME ZX210N-AMS ZX210N-HCME ZX210W ZX210W-3 ZX210W-3-AMS ZX210W-3-HCMC ZX210W-3DARUMA ZX210W-AMS ZX220W-3 ZX225US ZX225US-3 ZX225US-3-HCME ZX225US-E ZX225US-HCME ZX225USR ZX225USR-3 ZX225USR-E ZX225USR-HCME ZX225USRK ZX225USRK-3 ZX230 ZX230-HHE ZX240-3 ZX240-3-AMS ZX240-3-HCMC ZX240-3G ZX240-5G ZX240-AMS ZX240-HCME ZX240H ZX240K Hitachi
- Meer andere pin toegepast op HITACHI zware machines
| 3091562 PIN |
| ZX160, ZX160LC-3, ZX160LC-3-AMS, ZX160LC-3-HCME, ZX160W, ZX160W-AMS, ZX170W-3, ZX170W-3-AMS, ZX170W-3DARUMA, ZX170W-3F-AMS, ZX170W-3F-HCME, ZX185USR, ZX350LC-5B, ZX350LCN-5B |
| |
| 3038473 PIN |
| 270C LC JD, EX270, EX270-5, EX280H-5, ZX270, ZX270-3, ZX270-3-HCMC, ZX270-HHE, ZX280L-3, ZX280LC-3, ZX280LC-3-HCME, ZX280LC-AMS, ZX280LC-HCME, ZX280LCH-3, ZX280LCN-3FAMS, ZX280LCN-3FHCME |
| |
| 3041202 PIN |
| EX220, EX220-2, EX220-3, EX220-5, EX220-5 JPN, EX230-5, EX230H-5 JPN, EX230K-5, EX270 |
| |
| 1122110332 PIN; ZUIGER |
| 135C RTS JD, 225CL RTS JD, 270C LC JD, CP215, EG40R, EX100WD-3C, EX120-3C, EX120-5, EX120-5 JPN, EX120-5HG, EX120-5LV JPN, EX120-5X, EX120-5Z, EX120SS-5, EX125WD-5, EX130H-5, EX130H-5 JPN, EX130K-5, E... |
| |
| 3060474 PIN |
| EX300-2, EX300-3, EX300-3C, EX300-5, EX300-5HHE, EX300LC-5M, EX310H-3C, EX350H-5, EX350H-5HHE, EX350K-5, EX370-5M, EX370HD-5, EX400-3, RX3300-3 |
| |
| 4347428 PIN |
| CHR70, EX100-5, EX100-5 JPN, EX100M-5, EX120-5, EX120-5 JPN, EX120-5HG, EX120-5LV JPN, EX120-5X, EX120-5Z, EX120SS-5, EX130H-5, EX130H-5 JPN, EX130K-5, EX135UR, EX135UR-5, EX135US-5, EX135USR, EX135US... |
| |
| 8943967311 PIN; ZUIGER |
| 330C LC JD, 370C JD, CX650-2, EG70R-3, LX130-7, LX160-7, MA200, SCX300-C, SCX400, SCX400T, SCX500-C, SCX500W, SCX550-C, SCX700, SCX700-2, SR2000G, ZR125HC, ZR950JC, ZW220, ZW220-HCMF, ZW250, ZW250-HCM... |
| |
| 3090168 PIN |
| 270C LC JD, ZX270, ZX270-3, ZX270-3-HCMC, ZX270-HHE, ZX280-5G, ZX280L-3, ZX280LC-3, ZX280LC-3-HCME, ZX280LC-5G, ZX280LC-AMS, ZX280LC-HCME, ZX280LCH-3, ZX280LCN-3FAMS, ZX280LCN-3FHCME, ZX290LC-5B, ZX29... |
| |
| 3037281 PIN |
| EX150, EX160WD, RX2000 |
| |
| 3084545 PIN |
| EX270-5, EX280H-5 |
| |
| 3038468 PIN |
| EX270, EX270-5, EX280H-5 |
| |
| 9751493 PIN |
| EX30UR-3, ZX210W, ZX210W-AMS, ZX30UR, ZX500W |
| |
| 4098717 PIN |
| EX120-5, EX125WD-5, EX130H-5, EX150, EX150LC-5, EX160WD, EX200, EX200-2 |
| Pos. |
Onderdeelnummer |
Aantal |
Onderdeelbenaming |
Opmerkingen |
| |
+++++++ |
[1] |
POMP;UNIT |
9151411 |
| 1 |
1020513 |
[1] |
BEHUIZING;POMP |
|
| 3 |
2036963 |
[1] |
SCHIJF;AANDRIJVING |
|
| 4 |
2036965 |
[1] |
SCHIJF;AANDRIJVING |
|
| 6 |
4339254 |
[2] |
LAGER;ROL. |
|
| 7 |
4348299 |
[2] |
RING |
|
| 8 |
4338325 |
[2] |
LAGER;ROL. |
|
| 9 |
4180790 |
[2] |
MOER;LAGER. |
|
| 10 |
4331993 |
[1] |
RING;DRUK |
|
| 12 |
4340358 |
[2] |
AFDICHTING;OLIE |
|
| 13 |
4086775 |
[2] |
RING;VASTHOUDEN |
|
| 15 |
4233165 |
[2] |
STOP |
|
| 16 |
957366 |
[2] |
O-RING |
|
| 18 |
9742464 |
[14] |
ZUIGER |
|
| 21 |
4339296 |
[2] |
AS;MIDDEN |
|
| 22 |
4198956 |
[2] |
PIN |
|
| 23 |
4180786 |
[2] |
VEER;COMPRES. |
|
| 25 |
2036958 |
[2] |
ROTOR |
|
| 27 |
2036441 |
[1] |
KLEP |
|
| 28 |
2037013 |
[1] |
KLEP |
|
| 29 |
4179179 |
[4] |
PIN |
|
| 31 |
3075855 |
[2] |
LINK |
|
| 32 |
9724756 |
[4] |
HENDEL |
|
| 33 |
4179177 |
[4] |
PIN |
|
| 34 |
4179176 |
[2] |
PIN |
|
| 35 |
4146370 |
[12] |
RING;VASTHOUDEN |
|
| 36 |
4200227 |
[2] |
PIN |
|
| 41 |
1020401 |
[1] |
KOP |
|
| 42 |
3068226 |
[2] |
ZUIGER;SERVO |
|
| 43 |
4330909 |
[2] |
PIN |
|
| 44 |
4179838 |
[2] |
SCHROEF;SET |
|
| 46 |
4355081 |
[2] |
O-RING |
|
| 47 |
4330951 |
[2] |
STOPPER |
|
| 50 |
4355080 |
[2] |
O-RING |
|
| 51 |
4330950 |
[2] |
STOPPER |
|
| 54 |
4180349 |
[20] |
O-RING |
|
| 55 |
M340825 |
[16] |
BOUT;SOCKET |
|
| 56 |
4514388 |
[16] |
RING;VEER |
|
| 57 |
3071500 |
[1] |
RING;BACK-UP |
|
| 58 |
4099290 |
[2] |
PIN;VEER |
|
| 59 |
4345061 |
[1] |
O-RING |
|
| 60 |
M341245 |
[10] |
BOUT;SOCKET |
|
| 61 |
M341290 |
[2] |
BOUT;SOCKET |
|
| 64 |
4355012 |
[2] |
SENSOR;PRES. |
|
| 64A. |
4365826 |
[1] |
O-RING |
|
| 67 |
9134110 |
[2] |
STOP |
|
| 67A. |
957366 |
[1] |
O-RING |
|
| 69 |
-9152594 |
[2] |
REGULATOR |
<voor transport> |
| 69 |
9151410 |
[2] |
REGULATOR |
I 9152594 9151410<voor montage van machine> |
| 72 |
4515041 |
[4] |
PIN;VEER |
|
| 73 |
4343074 |
[4] |
O-RING |
|
| 74 |
4348665 |
[2] |
O-RING |
|
| 80 |
9134111 |
[2] |
STOP |
|
| 80A. |
4509180 |
[1] |
O-RING |
|
- We kunnen de volgende reserveonderdelen leveren
1 Hydraulische onderdelen: hydraulische pomp, hoofdklep, hydraulische cilinder, eindoverbrenging, reismotor, zwenkmachinerie, zwenkmotor etc.
2 Motoronderdelen: motor ass’y, zuiger, zuigerveer, cilinderblok, cilinderkop, krukas, turbolader, brandstofinjectiepomp, startmotor en dynamo etc.
3 Onderstelonderdeel: Rupsrol, Draagrol, Rupsband, Rupsschoen, Tandwiel, Idler en Idler kussen etc.
4 Cabineonderdelen: cabine van de machinist, kabelboom, monitor, controller, stoel, deur etc.
5 Koelonderdelen: Radiator, airconditioner, compressor, aftercooler etc.
6 Andere onderdelen: Servicekit, zwenkcirkel, motorkap, zwenkverbinding, brandstoftank, filter, giek, arm, bak etc.
Verpakkingsdetails:
binnenverpakking: plastic folie voor het inpakken
buitenverpakking: hout
Verzending:
binnen 3 dagen na ontvangst van de betaling, per vliegtuig of per expresse of over zee op basis van de
hoeveelheid en noodsituaties.
1. Per koeriers: DHL, UPS, FEDEX, TNT zijn de belangrijkste koeriersbedrijven waarmee we samenwerken,
2. Per vliegtuig: Levering vanaf de luchthaven van Guangzhou naar de luchthaven van de bestemmingsstad van de klant.
3. Over zee: Levering vanaf de haven van Huangpu.
