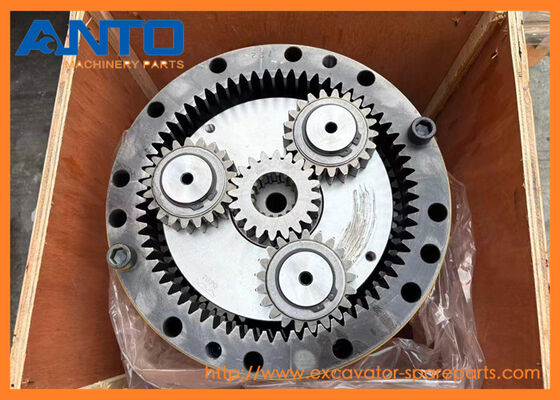

- 31Q6-10141 Swing Gearbox HYUNDAI Graafmachine Onderdelen voor R160LC9 R180LC9 R210LC9
| Naam |
Schommelversnellingen |
| Deeltjes nr. |
31Q6-10141 |
| Model van de machine |
R160LC9 R180LC9 R210LC9 R220LC9A |
| Categorie |
Swing reduction gear |
| Levertyd |
1-3 dagen |
| Kwaliteit |
Brandnieuw, OEM kwaliteit. |
| MOQ |
1 stuks |
| Vervoermiddelen |
Door zee/lucht, DHL FEDEX UPS TNT EMS |
| Verpakking |
Op aanvraag of standaardverpakking |
- Belangrijkste functies en werkingsbeginsel
| Werkingsbeginsel |
1.Stroominvoer: De schommelhydraulische motor (bijv. 31Q6-10130) levert snelheid en laag koppel aan de ingangsas van de versnellingsbak. |
| 2.Omzetting van het koppel: Stroom stroomt door 3 fasen van planetaire tandwielen: Inlaatas → zonneband → planetaire tandwielen (rond zonneband draaien) → ringband (vast) → drager (uitgangen met lage snelheid, hoog koppel). |
| 3.Draaiplaat aandrijving: De uitgangsflens van de versnellingsbak verbindt zich met de versnellingsring van de draaitafel van de graafmachine; de uitgang met hoog koppel draait de draaitafel (bovenlichaam) soepel. |
| 4.Bremsing: Wanneer de schommelmotor stopt, wordt de hydraulische druk op de rem losgelaten de meervoudige schijfrem sluit de uitgangsas vast en sluit de draaitafel op zijn plaats om drift te voorkomen. |
| Kernfuncties |
1. Torkversterking: zet de hydraulische motorkracht met laag koppel om in een krachtige koppelkracht die nodig is om de zware bovenste draaitafel te draaien (cab + boom + emmer = 5 8 ton). |
| 2. Snelheidsregeling: Vermindert de snelheid van de hydraulische motor (1,500 ∼2,000 RPM) tot de draaitafel (2,5 ∼3,5 RPM) ∙ zorgt voor een precieze, gecontroleerde rotatie voor het graven/laden. |
| 3- Behoud van de lading: integrale hydraulische rem voorkomt drift van de draaitafel (zelfs bij zware belastingen) |
| 4. Energie-overdracht efficiëntie: 92~95% efficiëntie (minimaal vermogen verlies) maximaliseert graafmachine brandstof efficiëntie en swing prestaties. |
9 SERIES CRAWLER EXCAVATOR R160LC9 R160LC9A R160LC9S R180LC9 R180LC9A R180LC9S R210LC9 R210LC9 R210LC9BC R210LC9BH R210NLC9 R220LC9A R220NLC9A RB160LC9S RB220LC9S RD220LC9
9 serie's R170W9 R180W9A R180W9S
F-SERIE CRAWLER EXCAVATOR HX160L HX180L Hyundai
- Meer andere swing.onderdelen geschikt voor HYUNDAI-machines
| 39Q5-12100 SWING REDUCTION GEAR |
| R160LC9, R160LC9A, R160LC9S, R160W9A, R170W9, R180LC9, R180LC9A, R180LC9S, R180W9A, R180W9S |
| |
| 31Q5-21120 Swing motor SUB ASSY |
| R160LC9, R160LC9A, R160LC9S, R180LC9, R180LC9A, R180LC9S, R180W9S |
| |
| 31Q5-21130 SWING MOTOR SUB ASSY |
| R160LC9, R160LC9A, R160LC9S, R180LC9, R180LC9A, R180LC9S, R180W9S |
| |
| 31Q5-21220 SWING MOTOR SUB ASSY |
| R160W9A, R170W9 |
| |
| 31Q5-21230 SWING MOTOR SUB ASSY |
| R160W9A, R170W9 |
| |
| 31Q5-21320 Swing motor SUB ASSY |
| R180W9A |
| |
| 31Q5-21330 SWING MOTOR SUB ASSY |
| R180W9A |
| |
| 31Q6-10151 Swing motor assy |
| R210LC9 |
| |
| 31Q6-10151SG8 Swing motor ASSY |
| R210LC9 |
| |
| 39Q6-10152 Swing motor ASSY |
| R210LC9, R210LC9BC, R210LC9BH, R210NLC9, R235LCR9, R235LCR9A |
| |
| 38Q6-10152 Swing motor ASSY |
| R210LC9, R210LC9BC, R210LC9BH, R210NLC9, R235LCR9, R235LCR9A |
| |
| 38Q6-10172 Swing motor ASSY |
| R210W-9, R210W9MH, R210W9S |
| |
| 81Q6-01080 Swinglagers |
| H2O2L, R2O2LC9, R2O2LC9BH, R2O2LC9A, RB2O2LC9S |
| |
| 38Q6-11100 SWING MOTOR |
| R210LC9, R210LC9BC, R210LC9BH, R210NLC9, R210W-9, R210W9MH, R210W9S, R220LC9A, R220NLC9A, R235LCR9, R235LCR9A, RB220LC9S, RD220LC9 |
| |
| 38Q6-10150 SWING MOTOR |
| R210LC9, R210LC9BC, R210LC9BH, R210NLC9, R210W-9, R210W9MH, R210W9S, R235LCR9, R235LCR9A, RB220LC9S |
| Positie. |
Deel nr. |
Qty |
Naam van de onderdelen |
Opmerkingen |
| N*. |
@ |
De volgende categorieën: |
Swing motor ASSY |
SEE 4100 |
| *-2. |
31Q6-10140 |
De volgende categorieën: |
Swing-reductieversnelling |
|
| *-2. |
31Q6-10141 |
De volgende categorieën: |
Swing-reductieversnelling |
|
| *-2. |
31Q6-10141AR |
De volgende categorieën: |
Swing-reductieversnelling |
|
| 1 |
XKAQ-00771 |
De volgende categorieën: |
GELDEN |
|
| 1 |
XKAQ-00962 |
De volgende categorieën: |
GELDEN |
|
| 2 |
XKAQ-00403 |
De volgende categorieën: |
SHAFT-DRIVE |
|
| 2 |
XKAQ-00780 |
De volgende categorieën: |
SHAFT-DRIVE |
|
| 3 |
XKAQ-00018 |
De volgende categorieën: |
SPACER |
|
| 4 |
XKAQ-00026 |
De volgende categorieën: |
Lagersroller |
|
| 5 |
XKAQ-00032 |
De volgende categorieën: |
Zeepolie |
|
| 6 |
XKAQ-00029 |
De volgende categorieën: |
Lagersroller |
|
| 6 |
XKAQ-00647 |
De volgende categorieën: |
Lagersroller |
|
| 6 |
XKAQ-00961 |
De volgende categorieën: |
Lagersroller |
|
| 7 |
XKAQ-00404 |
De volgende categorieën: |
Plaatkracht |
|
| 8 |
XKAQ-00753 |
De volgende categorieën: |
Vervoerder ASSY 2 |
Niet getoond |
| 9 |
XKAQ-00075 |
De volgende categorieën: |
Vervoerder 2 |
|
| 10 |
XKAQ-00023 |
De volgende categorieën: |
Gear-Planet 2 |
|
| 11 |
XKAQ-00643 |
De volgende categorieën: |
PIN ASSY 2 |
Niet getoond |
| 12 |
XKAQ-00070 |
De volgende categorieën: |
PIN 2 |
INLC 13 |
| N13. |
XKAQ-00291 |
De volgende categorieën: |
BUSHING 2 |
|
| 14 |
XKAQ-00071 |
De volgende categorieën: |
WASER-THRUST |
|
| 15 |
XKAQ-00048 |
De volgende categorieën: |
PIN-SPRING |
|
| 16 |
XKAQ-00755 |
De volgende categorieën: |
GEAR-SUN 2 |
|
| 17 |
XKAQ-00754 |
De volgende categorieën: |
Vervoerder ASSY 1 |
Niet getoond |
| 18 |
XKAQ-00531 |
De volgende categorieën: |
Vervoerder 1 |
|
| 19 |
XKAQ-00025 |
De volgende categorieën: |
Gear-Planet 1 |
|
| 20 |
XKAQ-00532 |
De volgende categorieën: |
PIN 1 |
|
| 21 |
XKAQ-00030 |
De volgende categorieën: |
Cage-needle |
|
| 22 |
XKAQ-00057 |
De volgende categorieën: |
Plaatzijde 1 |
|
| 23 |
XKAQ-00040 |
De volgende categorieën: |
Plaatzijde 2 |
|
| 24 |
XKAQ-00041 |
De volgende categorieën: |
RING-STOP |
|
| 25 |
XKAQ-00010 |
De volgende categorieën: |
Gear-SUN 1 |
|
| 26 |
XKAQ-00534 |
De volgende categorieën: |
Plaatzijde 3 |
|
| 27 |
XKAQ-00529 |
De volgende categorieën: |
Veranderingsring |
|
| 27 |
XKAQ-00779 |
De volgende categorieën: |
Veranderingsring |
|
| 28 |
XKAQ-00977 |
De volgende categorieën: |
GER-PINION |
|
| 29 |
XKAQ-00074 |
De volgende categorieën: |
RING-STOP |
|
| 30 |
XKAQ-00072 |
De volgende categorieën: |
- Ik weet het niet. |
|
| 31 |
XKAQ-00065 |
[17] |
BOLT-SOCKET |
|
| 32 |
XKAQ-00031 |
De volgende categorieën: |
met een breedte van niet meer dan 15 mm |
|
| 33 |
XKAQ-00064 |
De volgende categorieën: |
BOLT-HEX |
|
| 34 |
XKAQ-00043 |
De volgende categorieën: |
Plate-LOCK |
|
| 35 |
XKAQ-00042 |
De volgende categorieën: |
BOLT-HEX |
|
| 36 |
XKAQ-00292 |
De volgende categorieën: |
WASKER-LOCK |
|
| 37 |
XKAQ-00049 |
De volgende categorieën: |
PLOG |
|
| 38 |
XKAQ-00066 |
De volgende categorieën: |
PLOG |
|
| *-1. |
@ |
De volgende categorieën: |
Swing motor eenheid |
SEE 4100 |
| N. |
@ |
[AR] |
Niet geleverde onderdelen |
|
- We kunnen de volgende onderdelen leveren:
1 Hydraulische onderdelen: hydraulische pomp, hoofdklep, hydraulische cilinder, laatste aandrijving, reismotor, schommelmachines, schommelmotor enz.
2 Motoronderdelen: motorkist, zuiger, zuigerring, cilinderblok, cilinderkop, krukas, turbocompressor, brandstofinjectiepomp, startmotor en alternator, enz.
3 Onderstelonderdeel: spoorroller, dragerroller, spoorverbinding, spoorschoen, tandwiel, idler- en idlerkussen, enz.
4 Kabineonderdelen: cabine van de bediener, bedradingsgordel, monitor, besturing, stoel, deur, enz.
5 Koelonderdelen: radiator, airconditioner, compressor, afkoeler enz.
6 Overige onderdelen: service kit, schommelring, motorkap, schommelverbinding, brandstoftank, filter, boom, arm, emmer enz.
1Bied hoogwaardige en concurrerende producten aan
2. Ondersteuning 12 maanden garantie
3. 100% getest voor verzending
4- Levering op tijd.
5. Een breed scala aan olie druk sensor, brandstof tank niveau sensor, temperatuur sensor, snelheid sensor voor graafmachine
6Meer dan 15 jaar productie en 11 jaar buitenlandse handel ervaring
7Een professioneel QC-team.
8Het beste verkoopteam, 24-uurs service.
Verpakking:
Inwendige verpakking: plastic film voor verpakking
Buitenverpakking: houten
Verzending:
binnen 3 dagen na ontvangst van de betaling, per luchtweg of per express of per zee op basis van de
de hoeveelheid en de noodomstandigheden.
1Door koeriers: DHL, UPS, FEDEX, TNT zijn de belangrijkste koeriersbedrijven waarmee wij samenwerken,
2Door de lucht: levering van de luchthaven van Guangzhou naar de luchthaven van de stad van bestemming van de klant.
3Door zee: levering vanuit de haven van Huangpu.
