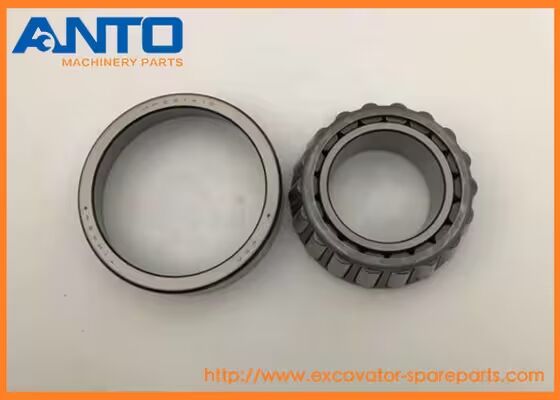

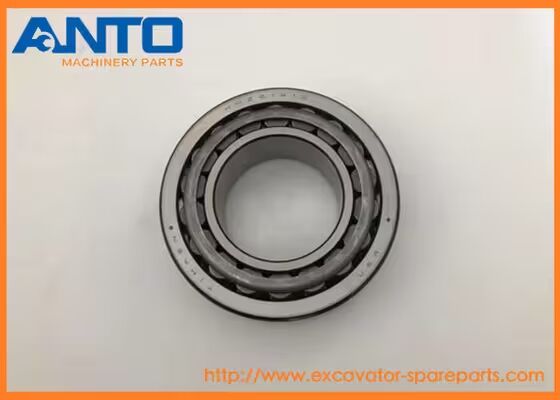

- 4T-HH221449/HH221410 Conical Roller Bearing 101.6x190.5x57.15 MM HH221449/10
| d - 101,6 mm |
| |
| D - 190,5 mm |
| |
| T - 57,15 mm |
| |
| B - 57,531 mm |
| |
| C - 46,038 mm |
| |
| R - 3,6 mm |
| |
| r - 3,3 mm |
| |
| a - -15 mm |
| |
| Da - 179 mm |
| |
| db - 122 mm |
| |
| da - 116 mm |
| |
| Db - 171 mm |
| |
| Aa - 2,5 mm |
| |
| Ab - 3,2 mm |
| |
| Gewicht - 7,27 kg |
| |
| Basis statische belasting (C0) - 692 kN |
| |
| Factor (G1) - 265,6 |
| |
| Factor (G2) - 28,4 |
| |
| Factor (Cg) - 0,029 |
| |
| Factor (K) - 1,74 |
| |
| Basis dynamische belasting (C90) - 128 |
| |
| basistheoretische dynamische belasting (Ca90) - 73,4 |
| |
| Basis dynamische belasting (C1) - 494 kN |
| |
| Berekeningsfactor (e) - 0,33 |
| |
| Berekeningsfactor (Y) - 1,79 |
met een diameter van niet meer dan 50 mm
Wanneer het conische rollager is ontworpen, kruisen de drie verlenglijnen van de interne en externe raceway-generator en de rollercentrale lijn op een punt op de middellijn van het lager.Daarom, bereiken de rollen een zuiver rollen op de baan.
Conic rollagers zijn vooral geschikt voor het dragen van radiale belastingen en eenrichtingsasbelastingen en hun gecombineerde belastingen.Zelfs indien het gebruikt wordt om zuivere radiale belasting te dragen, zal er een axiale componentenkracht zijn, dus wordt het meestal in paren met twee sets lagers gebruikt.
Conic rollagers zijn onderverdeeld in drie soorten: eenrijdige, dubbelrijdige en vierrijdige.
- Ontwerpkenmerken en voordelen
| Gecombineerde laadcapaciteit: De conische geometrie ondersteunt zowel radiële als axiale belastingen in één richting tegelijkertijd. |
| |
| Afscheidbaar ontwerp: kegel en beker kunnen onafhankelijk worden gemonteerd, waardoor installatie en onderhoud worden vereenvoudigd. |
| |
| Hoge stijfheid: zorgt voor uitstekende asleiding en stijfheid. |
| |
| Versatile montage: meestal gebruikt in tegenovergestelde paren (back-to-back/face-to-face) om axiale belastingen in beide richtingen te dragen. |
We kunnen veel stuks en meer dan 6000 specificaties van hoogwaardige lagerproducten voor verschillende doeleinden en prestaties, die goed worden verkocht in verschillende provincies, gemeenten,Autonome regio's en meer dan 50 landen en regio's in de wereldVeel lagerproducten hebben nationale zilveren medailles gewonnen en provinciale en gemeentelijke hoogwaardige lagers.
1De lagers zijn volgens het toepassingsgebied onderverdeeld in: lagers voor auto's, lagers voor landbouwmachines, lagers voor werktuigmachines, motorlagers, ventilatorlagers, lagers voor textielmachines,Lagers voor mijnbouwmachines, lagers voor papiermachines, lagers voor chemische machines, onderhoud van lagers voor cementfabrieken, lagers voor energiecentrales, enz.
2Het is onderverdeeld in: diepgroefkogellager, zelflijningskogellager, hoekig contactkogellager, cilindrisch rollager, conisch rollager,met een diameter van niet meer dan 50 mm,, stuwkogellagers, zelflijningsrollagers, gecombineerde rollenlagers zoals stuwknooppuntcontactballagers en stuwkolvormige rollagers.
3- volgens de kenmerken van het gebruik: roestvrijstalen lagers, hoogtemperatuurlagers, laagtemperatuurlagers, corrosiebestendige lagers, hogesnelheidslagers, isolatielagers,niet-luidsprekende lagers, chemische vezellagers, vacuümlagers, sportslagers, zelfglijbare lagers, anti-magnetische lagers, anti-zwavellagers.
- Werkplaats voor de exploitatie van de fabriek
We hebben de meeste populaire modellen lager in voorraad en de levering kan in korte tijd worden geregeld voor uw dringende verzoek.
We kunnen de levering regelen per express, bijvoorbeeld DHL, FEDEX, TNT, UPS, EMS, ShunFeng. Of per luchtvracht naar de lokale luchthaven.We kunnen de levering via zee/boot regelen..
